产品概述

NA-800 系列通信基站电源智能管理单元系列化产品是为铁塔公司量身定制的,满足当前基站建设与存量站改造需要的技术解决方案。其基于自动控制技术，通过智能模块监测外部供电质量与状态、开关位置和负载用电等信息，结合智能执行机构，在实现基本配电功能的基础上，还具有市电/油机两路电源自动切换、停电预警、油机发电管理、计量统计及重要信息上报、蓄电池精细化管理等功能。

通信基站电源智能管理单元具备故障检测与开关自动重合闸功能，在电源进线开关受短时故障影响跳闸后，自动检测故障，在故障消失后，电源进线开关自动合闸，避免因短时故

障（如雷击、谐波等）跳闸造成的设备长时间断电。

电源智能管理单元还实现了分类、分时段电量统计功能，可根据不同设备类型，按设定的时段进行电量统计与分析；在多家运营商接入时，还可以按不同运营商进行电量统计和电能供给控制；对不同负载提供分断控制功能，可以按预设控制策略对各负载的用电进行监控，在供电条件受限时保证主要设备的供电连续性；对供电质量、开关动作、油机发电、设备状态等持续监测，发现异常情况及时主动告警，可以发送至后台软件或短信客户端。

产品应用

NA-800 系列通信基站电源智能管理单元分为交流和直流两部分，适用于通信基站机房、数字交换机房、计算机机房等对供电可靠性要求较高或无人值守的场所。

产品具有电源输入管理、开关自动合闸控制、停电预警、油机发电管理、分路计量、数据统计与分析、告警上报等功能，并可选配故障自动检测、分运营商计量、电池管理等功能。

主要功能

配电与电源输入控制

  断电分闸：电源断电后自动分闸电源进线开关，避免供电恢复时对设备产生冲击；

  电能质量监测：对市电和油机发电的电能质量进行持续监测；电能质量参数越限时告警或锁定相应开关。

电能计量统计

  用电与发电：市电和油机发电用电总量统计；

  按设备类型统计：按不同设备类型统计用电量，如：开关电源、空调、节能设备、单相设备、照明等；

  按时段统计：按设定的峰/谷/平时段统计用电量；

  按不同运营商统计：各运营商不同类型电源用电电量、切换时刻、用电时长等信息的记录、统计与上传。可根据用户设定的不同类型电源电费结算标准成各运营商用电明细及电费清单（需软件支持）。

停电管理

  停电预警：根据市电停电计划和基站电子档案信息发出基站停电预警；

  停电全过程管理：根据市电停电计划与蓄电池持续供电能力判断，必要时自动派单；

  事件记录：自动记录市电停电、恢复供电等信息，便于统计分析。

油机发电管理

  电源自动切换：市电停电后恢复供电或油机发电，市电/油机进线开关自动合闸；油机发电期间市电恢复，自动切换至市电回路，且具有安全可靠的机械连锁。

  发电管理：油机每次发电的起止时刻、时长、发电量等信息记录与发送；油机空转时分级告警，并发送短信通知相关人员；

  电源判断：根据开关状态和频率、电压波形等信息，智能判断电源类型。

雷击保护与监测

  浪涌保护器监测：持续监测浪涌保护器状态，发现失效时及时告警，并分闸浪涌保护回路开关；

  雷击次数统计：统计雷击次数，在雷击频次超设定限值时告警；浪涌保护回路 自动重合闸：在受雷击影响，浪涌保护回路开关跳闸后，检测浪涌保护器有效后自动重合闸。

输出控制

  负载设备开关：可根据外部电源和用电情况，自动分合闸负载设备开关，在条件受限时，重要设备优先合闸；

  缺相和相序保护：在电源缺相或相序错误时，切除三相用电设备。告警、资源动态管理与智能派单告警 设定 、 上报 与统计 ：可按照设定上报指定类型的告警，支持短信发送；各类告警

  发生时记录并上报；日告警和月告警统计，告警类型和次数统计等；

  动态资源管理：代维人员与物资的动态使用，并针对基站重要程度、地理位置、故障发生频率等分类（如 VIP 站、停电多发站、偏远站等）有倾向性调配资源。

  智能派单：关联气象、交通路况、基站备电时长能力、维护资源到站能力等信息，为运维派单及合理安排油机发电提供依据。

蓄电池全生命精细化管理

  全生命周期管理：全程监控，提供可量化、可评估、实时跟踪的维护管理，根据电池不同使用阶段的实际运行情况自动调整相关参数，有效提高电池使用效率；

  精细化管理：在线监测每节电池的健康状况，分拣落后电池并采取措施在线激活，对完全劣化的电池通知运维人员及时更换，以免影响整组电池正常使用。

维护与远程

  远程数据查询与操作：支持主站查询、设置、控制，为高级分析提供数据支持；

  远程管理：支持本地与远程闭锁，保障维护安全性；电源管理单元门打开，系统默认进入本地手动操作模式（最高操作级别），并自动闭锁所有开关的远程操作，确保操作安全；

  统计数据：提供重要数据的统计报表，并支持统计数据的本地查询、导出和上传；

  维护：支持 USB 数据导出，方便维护和巡查。

产品特点

 提高基站供电可靠性；

 油机管理准确量化，降低成本；

 分类分运营商计量，费用清晰；

 蓄电池精细化管理，延长使用寿命；

 告警与资源动态管理，运维智能派单；

 操作安全，维护简单，安装方便快捷；

 各种统计大数据分析，为管理决策提供依据。

技术参数

环境条件

 环境温度：户内型 -20℃～55℃，户外型 -30℃～65℃

 相对湿度：20℃时，≤95%

 海拔高度：≤3000m

电源输入条件

 接线方式：两路三相四线制电源（市电/油机）接线

 额定电压：AC 220V（380V）

 电压范围：±30%

额定电流

 额定接入电流：125A，100A，80A，63A

 额定分路电流：63A，50A，40A，32A，25A，16A，10A

交流配电输出

 3～6 路三相负载开关：开关电源、空调、节能设备等

 2～6 路单相负载开关：单相设备

 常用插座

直流配电输出

 1 次下电、2 次下电开关控制

 3 家运营商设备接入与电能计量

工频耐压与分断能力

 电源输入端对外壳：2500V

 额定极限短路分断能力：10kA

其他

 防雷配置：60-120KA 3+1 浪涌防雷保护模块

 防护等级：户内型 IP30，户外型 IP55

 外形尺寸（L×W×H）：800×600×250mm

 通信方式：GPRS 或 Ethernet

型号与配置

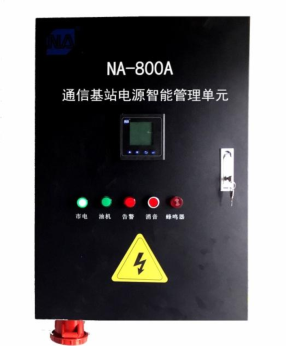

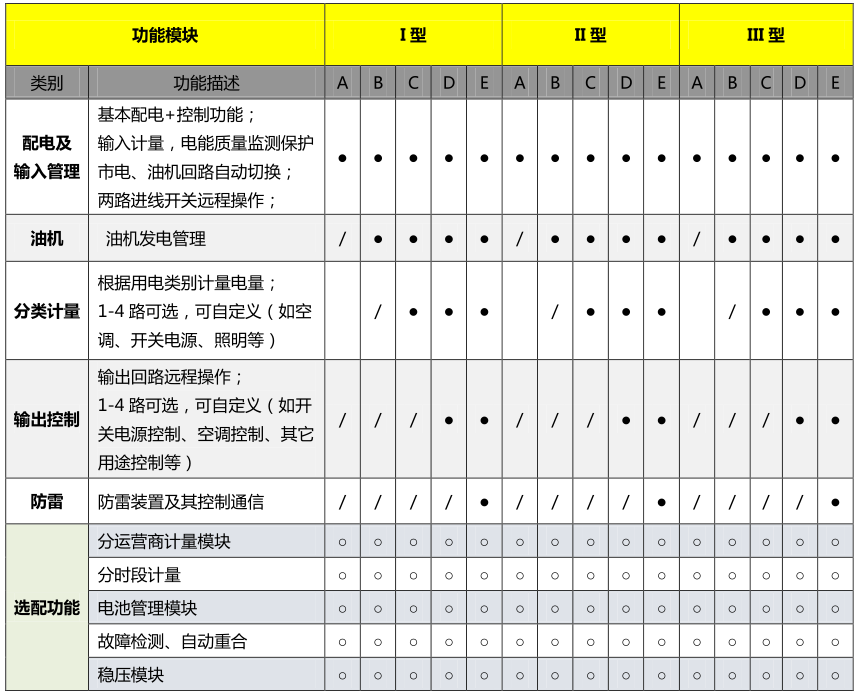

交流箱

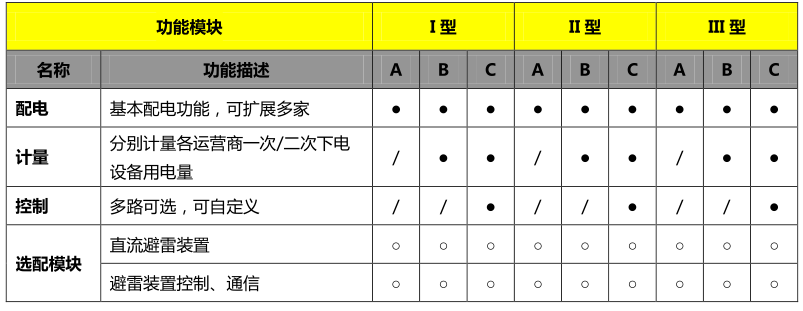

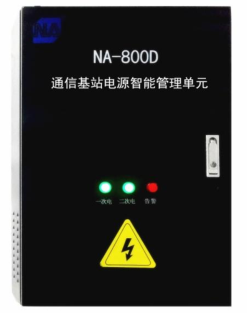

直流箱

产品价值

提高供电可靠性

 实时监控电源各种电参数变化，根据情况自动处理，保障设备安全运行；

 对各种数据变化、事件等进行统计，便于分析处理；

 统计市电停电频次，督促供电部门加强技改；

 统计雷击情况，加强技术改进，维护设备安全，提高供电可靠性；

 预测电池剩余电量及持续供电时间，为运维合理派单提供依据。

满足共站需求

 对现有基站进行技术改造，成本低、用电可靠性高、工程量小、建设周期短。

降低成本

 通过技术改造满足共站需求，建设成本低、集成了交流配电箱、避雷接地、油机管理等基本功能，功能强大，占地面积小，综合成本低。

 油机发电准确计量杜绝多发电、虚报发电量，避免跑冒滴漏的大量损失；通过波形变化判断停电原因，防止故意多发电。

提升服务水平

 运营商增加通信设备时、速度快，工程成本低；

 可对不同运营商提供差异化服务：

停电后电池供电时间差异化；

不同重要等级通信设备电池供电时间差异化。

 电费构成明细清楚

各类设备用电量、不同电源类型用电量、不同时段用电量分类统计，鼓励运营商积极

采用节能措施。

 停电前提前通知运营商；

节能

  共站应用中主要运行成本是电费和人力，节能的意义更加突显；

  智能管理单元对节能效果的精确反馈为项目决策提供数据支持。

电池全寿命精细化使用管理

 通过电池运行全寿命精细化管理延长电池使用寿命，降低基站建设和运行成本。

提高运维工作效率、降低成本

  自动处理大多数故障，减少运维工作量，提高效率；

  现场各类故障指示，便于故障定位和快速处理，提高工作效率；

  停电时工作安排，了解电池容量，为运维合理派工提供依据；

  电量电费统计完整，各类报表齐全，提高统计工作准确性和效率；

  支持远程升级，支持 USB 数据导出，方便设备维护与巡查。

全面、完整的大数据分析

  分析影响供电可靠性的原因，提高基站动力设备技改决策的科学性；

  分析电力成本构成，提出降成本措施；

  提高基站运维工作质量及效率；

  分析电池失效原因及技改措施；

  对基站节能项目的决策及其实施效果的客观评价提供数据支持；

  为基站设备选型及技术改造决策提供依据；

  优化基站供能结构及控制策略。
